真空管式气氛炉实际应用及其参数说明

真空气氛管式炉

一、应用：

真空气氛管式炉主要应用于大专院校、科研院所、工矿企业等实验和小批量生产。具有安全可靠、操作简单、控温精度高、保温效果好、温度范围大、炉膛温度均匀性高、温区多、可选配气氛、抽真空炉型等。

二、真空气氛管式炉特点：

采用先进技术，自行研制开发的高性能高节能的新型气氛管式炉，有单管、双管、卧式、可开启式、立式、单温区、双温区、三温区等多种气氛管式炉型。

1、可选择进口单设定点或可编程序温度控制器；

2、节能型的陶瓷纤维材料和双层结构，可将外表温度降到常温，均温区长，操作简便；

3、密封可靠，综合性能指标较高。

4、可选择配置耐热钢、石英玻璃、刚玉陶瓷等材料炉管；

5、可选配：可编程控制器、RS-485串口（另购）实现计算机通讯，以及机械抽真空泵。

备注：1、可根据客户要求设计制作气氛管式炉。 2、可配备相应的记录仪、打印机、通讯接口。3、长期使用在高温状态下（≥1100℃）建议使用铂铑—铂S型热电偶。

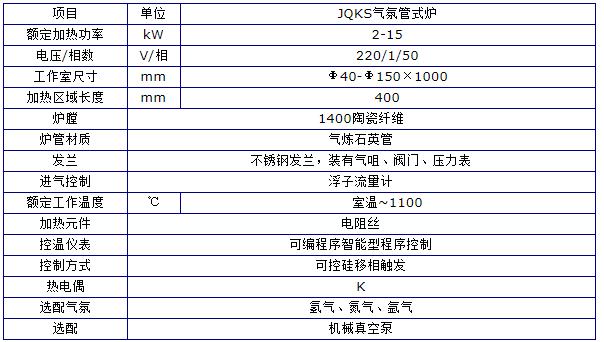

三、可选型号参数说明

四.真空管式气氛炉结构组成

真空气氛炉由炉膛、电热装置、密封炉壳、供电系统、真空系统和控温系统等组成。炉膛采用氧化铝多晶纤维真空吸附而成，炉内温度是加热原件在加热过程中经过碳化硅棚板传导，节能且温度更均匀。炉门炉顶采用高温硅橡胶密封，为了延长密封垫使用寿命在炉门及炉顶配备循环水冷系统，并在炉体上方设置进气口、出气口、抽真空口，以降低密封处温度。将进气设炉膛底部，经过加热腔预热后进入炉内，后经通过炉顶后部排出，使炉内气氛均匀，有效减小炉内温差
